礦井電加熱供暖設備是專為地下礦井環境設計的供暖系統，用于解決礦井巷道、井筒、操作間等區域的防寒防凍、改善作業環境問題。其核心功能是通過電能轉化為熱能，為礦井提供穩定、安全的熱源，尤其適用于高瓦斯礦井、無集中供暖管網或傳統燃煤 / 燃?xì)夤┡芟薜膱?chǎng)景。
-
主要應用區域
- 井筒防凍：防止冬季井筒結冰影響提升設備運行（如罐籠、箕斗）。
- 巷道保溫：維持巷道溫度在 5℃以上，避免管道凍裂、設備凍結。
- 操作間 / 值班室供暖：為工作人員提供舒適的作業環境。
- 特殊區域加熱：如瓦斯抽放泵站、排水泵房等關鍵設備間的防凍保溫。
-
礦井環境特殊性
- 高安全性要求：需防爆設計（符合煤礦安全規程），避免電火花引發瓦斯爆炸。
- 潮濕、粉塵環境：設備需防潮、防腐、防塵，適應長期井下作業。
- 負荷穩定性：需 24 小時連續運行，保障供暖可靠性。
礦井電加熱供暖設備主要分為以下兩類，均需滿足防爆標準（如 Ex d I Mb 等級）：

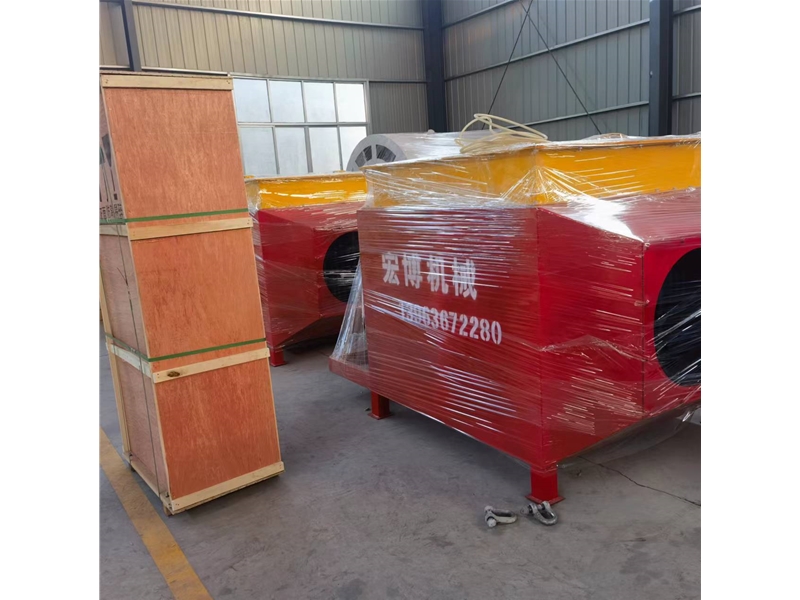

- 原理：通過防爆電加熱器加熱空氣，由風機將熱空氣輸送至供暖區域。
- 組成：
- 防爆電加熱器：采用不銹鋼翅片電熱管，表面溫度控制≤150℃（低于瓦斯燃點）。
- 防爆風機：低噪音、高風壓，確保熱風遠距離輸送。
- 控制系統：防爆溫控箱，支持溫度自動調節（如設定巷道溫度≥5℃時停機，＜5℃時啟動）。
- 特點：
- 升溫快，適合大面積、大空間供暖（如主巷道、井底車場）。
- 需布置通風管道，安裝工程量較大，但熱效率可達 85% 以上。
- 原理：通過電加熱導熱油或水，利用循環泵將熱能輸送至散熱器（如暖氣片、盤管）放熱。
- 組成：
- 防爆電加熱爐：內置電加熱管，配備溫度傳感器和超壓保護裝置。
- 循環系統：防爆循環泵、膨脹水箱、閥門及管道（需做保溫處理）。
- 散熱終端：防爆暖氣片或埋地盤管，適用于局部區域精準供暖。
- 特點：
- 溫度均勻性好，適合值班室、機電硐室等小空間長期恒溫需求。
- 系統穩定性高，可搭配蓄熱裝置（如相變儲能）實現低谷電時段蓄熱，降低運行成本。
-
防爆設計
- 所有電氣元件（加熱管、風機、控制箱）需通過煤礦安全認證（MA 標志），外殼采用隔爆型結構，接線處密封處理。
- 避免電火花：電加熱器表面溫度嚴格控制，風機葉輪采用防靜電材料。
-
節能與控溫
- 智能溫控：分區控制溫度（如井筒入口處溫度要求高于巷道內部），搭配 PLC 或物聯網系統遠程監控。
- 低谷電利用：連接儲能裝置，在電價低谷時段（如夜間）滿功率加熱，高峰時段切換為儲能供熱，降低電費成本。
-
防潮防腐
- 設備外殼采用 304 不銹鋼或環氧樹脂涂層，電熱管表面噴涂防腐蝕材料。
- 電纜接口需做防水密封，避免井下滲水導致短路。
-
安全保護功能
- 過熱保護：當介質溫度超過設定值（如導熱油≥120℃）時自動斷電。
- 漏電保護：接地故障檢測，響應時間＜0.1 秒。
- 缺相保護：三相電源缺相時立即停機，防止設備損壞。
| 對比維度 |
電加熱供暖 |
傳統燃煤 / 燃?xì)夤┡?/strong> |
| 安全性 |
無明火，防爆設計，適合高瓦斯礦井。 |
需防火、防燃?xì)庑孤嬖诒L(fēng)險。 |
| 環保性 |
零排放，符合礦井清潔生產要求。 |
燃煤產生粉塵、廢氣，需配套除塵設備。 |
| 安裝便捷性 |
模塊化安裝，無需鋪設長距離管網。 |
需建鍋爐房、鋪設蒸汽 / 熱水管道，工程量大。 |
| 運維成本 |
自動化控制，維護簡單（年均維護費約為燃煤系統的 1/3）。 |
需專人值守，燃料運輸、設備檢修成本高。 |
| 溫度可控性 |
精度 ±1℃，可實時調節。 |
溫度波動大，調節滯后。 |
-
功率計算
- 根據供暖區域體積、保溫條件、室外最低溫度計算熱負荷：\(\text{熱負荷（kW）} = \frac{\text{體積（m³）} \times \text{熱指標（W/m³）} \times \Delta T}{1000}\)
- 礦井熱指標通常取 50-80 W/m³，ΔT 為室內外溫差（如室外 - 20℃，室內要求 5℃，則 ΔT=25℃）。
-
系統選擇
- 大面積巷道：優先選電加熱熱風系統，搭配分布式加熱器和通風網絡。
- 分散硐室 / 值班室：采用電加熱水暖系統，通過暖氣片或地暖盤管供熱。
- 高瓦斯區域：必須選用防爆等級 Ex d I Mb 的設備，禁止非防爆型電加熱器入井。
-
節能配置
- 加裝變頻風機 / 循環泵，根據實際熱負荷動態調節功率。
- 采用智能分時控制，非作業時段降低供暖功率（如夜間維持最低防凍溫度）。
-
某煤礦井筒防凍： 采用防爆電加熱熱風系統，在井筒入口處布置 20 臺 100kW 電加熱器，通過風機將熱風送入井筒，冬季平均溫度維持在 8℃，避免結冰影響提升作業，年耗電量約 200 萬度，較原燃煤鍋爐節省人工及燃料成本 40%。
-
井下機電硐室恒溫： 配置電加熱導熱油系統，加熱功率 50kW，通過埋地盤管為硐室供熱，溫度控制在 20±2℃，保障電氣設備穩定運行，系統集成遠程監控功能，可實時查看溫度曲線及設備狀態。
- 設備安裝需由專業團隊完成，嚴格遵守《煤礦安全規程》，電纜布線需符合井下防爆要求。
- 定期檢查加熱元件絕緣性能、風機運行噪聲及管道密封性，建議每季度進行一次全面維護。
- 礦井需配備備用電源（如柴油發電機），避免因停電導致供暖中斷引發設備凍損。
如需定制礦井電加熱供暖方案，需提供以下參數：
- 供暖區域面積 / 體積、保溫情況（如巷道是否砌碹）；
- 當?shù)囟咀畹蜌鉁亍⒐┡瘯r(shí)長；
- 礦井瓦斯等級（低瓦斯 / 高瓦斯 / 煤與瓦斯突出），以確定防爆等級要求。
